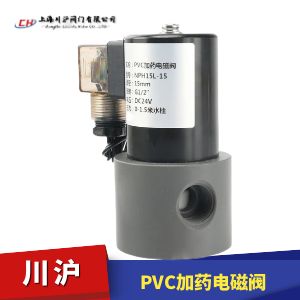

加藥塑料電磁閥NHF是電磁閥中的一種，閥體材質采用UPVC、PP、聚四氟塑料，適合進行藥品滴加管道中使用。
選型備注
加藥塑料電磁閥根據使用環境分為普通型和防爆型，默認為普通型。
加藥塑料電磁閥根據使用介質分為常閉型和常開型，默認為常閉型。
加藥塑料電磁閥電壓有DC24V、AC220V等電壓，默認為AC220V。
| 閥體材質 | UPVC、PP、聚四氟乙烯 |
|---|---|
| 公稱通徑 | DN15、DN20 |
| 介質溫度 | -5 ~ 50 ℃ |
| 適用介質 | Ca0、ZnSO4、Na2SO3、乙硫氮、丁胺、2#油、CuSO4、水玻璃、丁黃藥等 |
| 公稱壓力 | PN 1.0 MPa |
| 額定電壓 | AC220V、DC24V |
| DN15,水位1米 | DN25,水位1米 | ||
|---|---|---|---|
| 出口接頭孔徑 | 流里ml/min | 出口接頭孔徑 | 流量ml/min |
| φ2 | 765 | φ10 | 16387 |
| φ3 | 1650 | φ15 | 22830 |
| φ4 | 3015 | φ22 | 28188 |
| φ5 | 4533 | ||
| φ6 | 6075 | ||
| φ7 | 7407 | ||
| φ7.5 | 8137 | ||
| φ8 | 8840 | ||
| φ9 | 10115 | ||
| φ10 | 11092 | ||
| φ11 | 11647 | ||
| φ12 | 12127 | ||
| φ13 | 12532 | ||
| 以上數據以水為介質實則，與藥劑的流里有差異，僅作為參考。具體要很據實際調整 | |||
| 電磁閥說明書 | 下載 |
|---|
訂貨須知
1、訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2、電磁閥一般工作電壓為220V，電壓波動量為85%~110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周?chē)幸兹家妆罚?qǐng)選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，如圖(四)分路裝置。注意：支路上的閥門平時須關閉。
4、安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清戶品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道上：需裝壓力表，以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下，不用時，應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閱要停止使用，關閉前后手動閥，以防電磁閥爆炸和泄漏。
