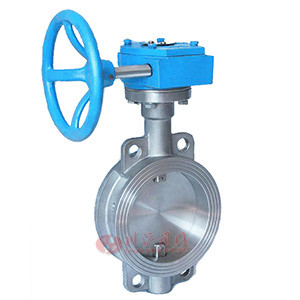

對夾式通風蝶閥用于通風除塵及高溫?zé)煔夤艿老到y(tǒng)，作雙向啟閉與調節流量用。閥門結構簡單，性能可靠，可任意方向安裝，可以不受介質流向限制。閥門分段軸設計，薄型蝶板，是流阻較小的蝶閥。對夾式安裝，結構尺寸短，重量輕.節省安裝空間。
| 型號 | D371W-1/2.5/6C | D371W-1/2.5/6P | D371W-1/2.5/6R |
| 適用介質 | 空氣、煙氣、含塵氣體等 | 高溫?zé)煔狻⒑瑝m氣體等 | 腐蝕性煙氣、含塵氣體等 |
| 適用溫度 | ≤400℃ | ≤650℃ | ≤350℃ |
| 泄漏量 | 1% | ||
| 零件名稱 | 閥體 | 蝶板 | 閥桿 | 填料 |
| 材料 | Q235A、304、316、310 | Q235A、304、316、310 | 2Cr13、不銹鋼 | 柔性石墨 |

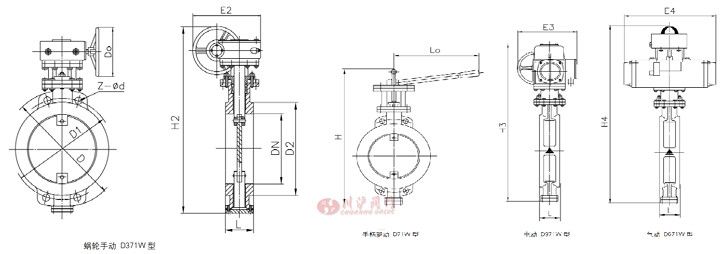

| DN | L | D | D1 | D2 | Z-d | 手柄Lever D71W 型 | 蝸輪 Worm gear D371W 型 | 電動 Electric D971W 型 | 氣動 Pneumatic D671W 型 | |||||
| Lo | H1 | Do | E2 | H2 | E3 | H3 | E4 | H4 | ||||||
| 50 | 43 | 140 | 110 | 88 | 4-14 | 270 | 400 | 150 | 193 | 418 | 125 | 575 | 180 | 443 |
| 65 | 46 | 160 | 130 | 108 | 4-14 | 270 | 425 | 150 | 193 | 442 | 125 | 600 | 180 | 467 |
| 80 | 46 | 190 | 150 | 124 | 4-18 | 270 | 435 | 150 | 193 | 453 | 125 | 610 | 245 | 510 |
| 100 | 52 | 210 | 170 | 144 | 4-18 | 270 | 457 | 150 | 193 | 475 | 125 | 630 | 245 | 540 |
| 125 | 56 | 240 | 200 | 174 | 8-18 | 310 | 505 | 150 | 193 | 522 | 245 | 680 | 245 | 587 |
| 150 | 56 | 265 | 225 | 199 | 8-18 | 310 | 537 | 150 | 193 | 638 | 245 | 740 | 350 | 685 |
| 200 | 60 | 320 | 280 | 254 | 8-18 | 370 | 590 | 220 | 319 | 705 | 245 | 805 | 350 | 775 |
| 250 | 68 | 375 | 335 | 309 | 12-18 | 220 | 319 | 775 | 313 | 990 | 350 | 855 | ||
| 300 | 78 | 440 | 395 | 363 | 12-22 | 280 | 319 | 955 | 313 | 1045 | 600 | 1000 | ||
| 350 | 78 | 490 | 445 | 413 | 12-22 | 280 | 319 | 990 | 313 | 1115 | 600 | 1035 | ||
| 400 | 102 | 540 | 495 | 463 | 16-22 | 320 | 496 | 1070 | 313 | 1170 | 600 | 1105 | ||
| 450 | 114 | 595 | 550 | 518 | 16-22 | 320 | 496 | 1145 | 439 | 1285 | 750 | 1180 | ||
| 500 | 127 | 645 | 600 | 568 | 20-22 | 320 | 496 | 1200 | 439 | 1340 | 750 | 1235 | ||
| 600 | 154 | 755 | 705 | 667 | 20-26 | 320 | 496 | 1350 | 556 | 1525 | 750 | 1385 | ||
| 700 | 165 | 860 | 810 | 772 | 24-26 | 400 | 686 | 1550 | 556 | 1735 | 750 | 1530 | ||
| 800 | 190 | 975 | 920 | 878 | 24-30 | 400 | 686 | 1665 | 556 | 1850 | 1060 | 1645 | ||
| 900 | 203 | 1075 | 1020 | 978 | 24-30 | 450 | 916 | 1826 | 556 | 1905 | 1060 | 1750 | ||
| 1000 | 216 | 1175 | 1120 | 1078 | 28-30 | 450 | 916 | 1965 | 556 | 2025 | 1360 | 1960 | ||
